油壓分度盤
當前位置：首頁>>產品中心>>油壓精密分度盤
定制化產品。
油壓驅動。
尚有其他機型，歡迎來電洽詢索取。
離合齒式定位，定位精準。
產品分類
新聞資訊

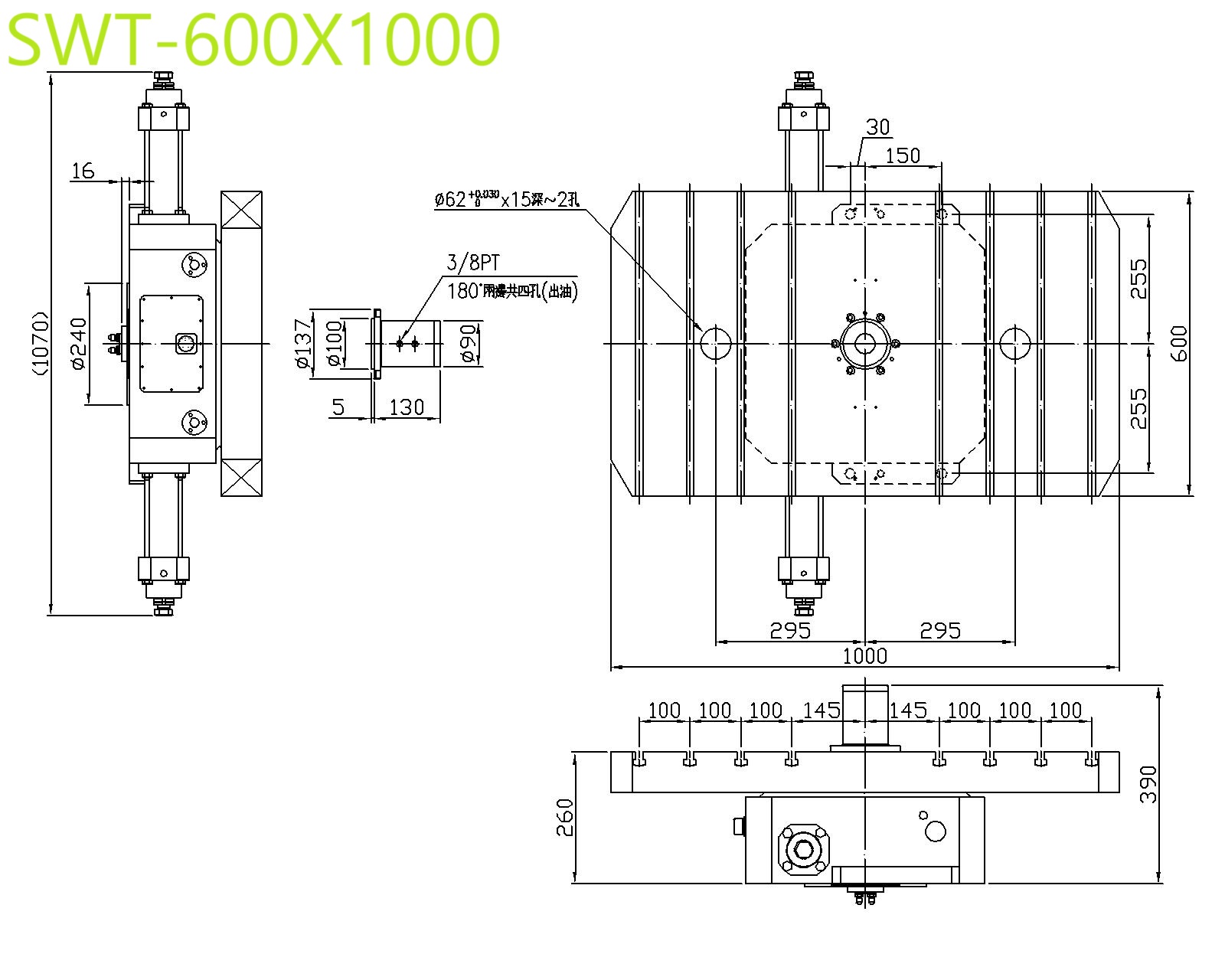

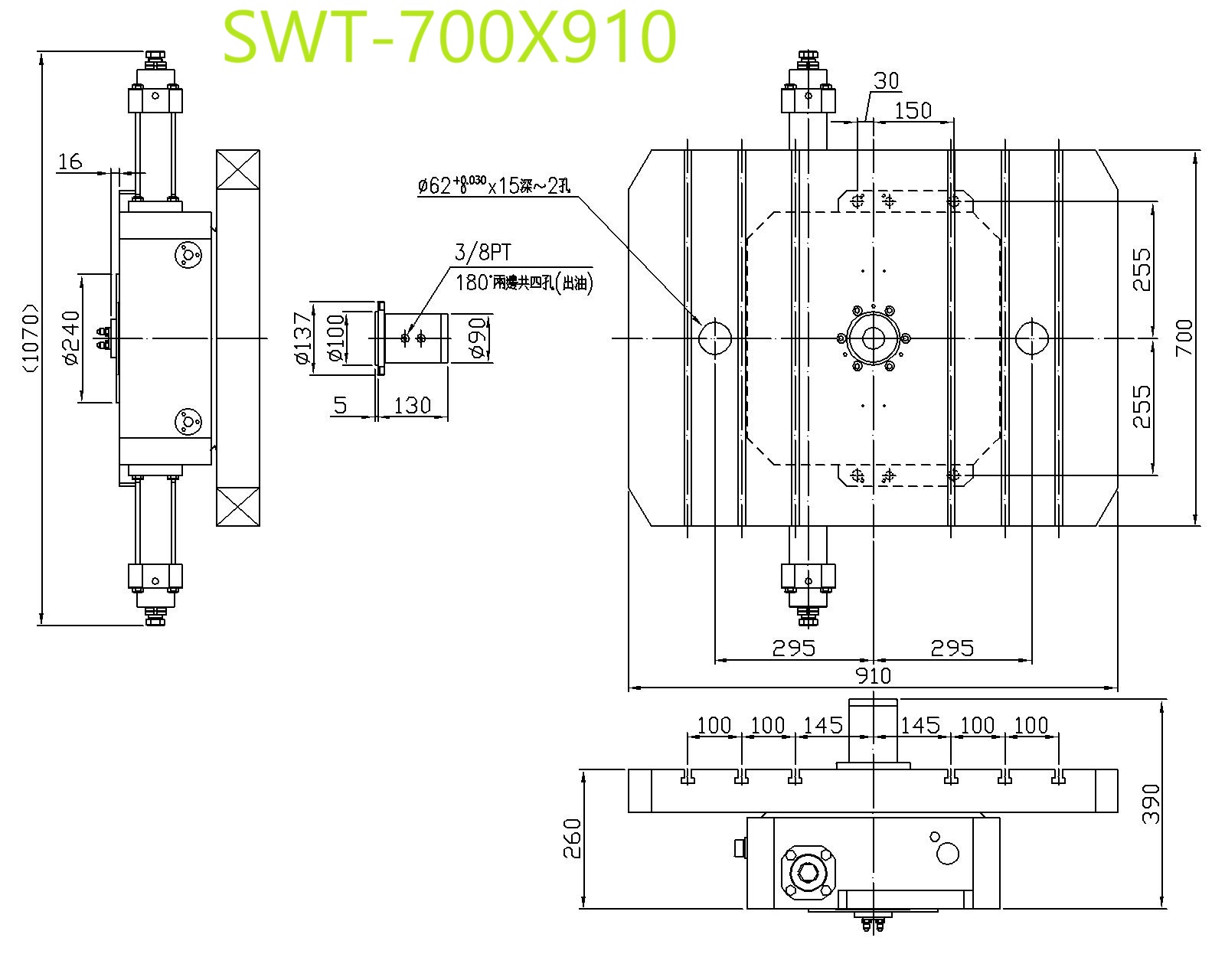

| 規格/型號 | 單位 | SWT-600x1000 | SWT-700x910 | ||
|---|---|---|---|---|---|
| 旋臺尺寸 | mm | 600x1000 | 700x910 | ||
| 總高度 | mm | 260 | 260 | ||
| 中心孔直徑 | mm | 90H6 | 90H6 | ||
| 貫穿孔徑 | mm | 41 | 41 | ||
| 割出數(等分) | 2 分割 | ||||
| 分度精度 | sec. | ±5" | |||
| 旋轉臺迴轉方向 | 順時鐘方向或反時鐘方向均可 | ||||
| 旋轉臺迴轉扭力 | kgf-m | 80 | 80 | ||
| 容許瞬間慣性 (GD2=W?Da2/2(kgm2) | kg/m2 | 180 | 180 | ||
| 夾持力 | N (kgf) | 3970 | 3970 | ||
| 使用壓力(鎖緊方式) | kg/cm2 | 35 | 35 | ||
| 本體固定方式 | 臥式專用，盤面朝上 | ||||
| 容許工件載重 | 臥式安裝時 | kg | 700 | 700 | |
| 容許切削負載力矩 (轉盤夾緊時) | F軸向力 | N (kgf) | 38906(3970) | 38906(3970) | |
| FxL徑向力 | N.m (kgf.m) | 5390(550) | 5390(550) | ||
| FxL傾斜力矩 | N.m (kgf.m) | 13994(1428) | 13994(1428) | ||
| 旋臺重量 | kg | － | － | ||
