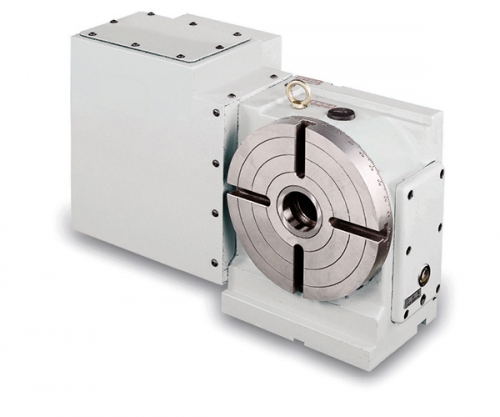

潭興分度盤使用說明-潭興分度盤是將工件夾持在卡盤上或兩頂之尖間,并使其旋轉、分度和定位的機床附件.主要用于銑床,也常用于鉆床和平面磨床,還可放置在平臺上供鉗工劃線用.那么分度盤的手動旋轉操作是怎樣的呢?

1.使用快速移動或寸動模式下運行分度盤時,須按住"+4"或"-4"一秒后分度盤才能轉動.轉動結束后,分度盤將自動變成夾緊狀態.

2.手輪模式下,將軸選選擇在""檔無需任何等待,即可旋轉.

潭興分度盤是將工件夾持在卡盤上或兩頂之尖間,并使其旋轉、分度和定位的機床附件.潭興分度盤主要用于銑床、鉆床、平面磨床及平臺上供鉗工劃線用,今天為大家介紹的關于分度盤零件的工藝性分析,以下便是關于潭興分度盤使用說明：

1.工件鍛造比比較大,很容易造成應力的分布不均.因此,鍛造后進行正火處理,粗加工后進行調質處理,以改善材料的切削性能.

2.工序安排以臺階面和Φ110g6的外圓表面定位,裝夾工件,達到了設計基準,工藝基準的統一.

3.分度盤大端面對Φ35h6mm孔中心線有垂直度要求;外圓臺階面對Φ110g6mm外圓軸心線有垂直度要求;Φ110g6mm外圓與Φ35h6mm孔有同軸度要求;4×Φ10H6螺紋EQS與和3×Φ9mm孔和3×Φ13對110g6mm外圓軸心線有位置度要求,可在偏擺儀上用百分表檢查同軸度及垂直度.

上海潭興企業有限公司為臺灣潭興精工在內陸分公司，公司專業提供臺灣潭興分度盤全系列原廠制造產品及服務。秉持專業、熱誠及高效率的原則專注于潭興品牌的推廣并提供售前及售后完善的服務和豐富的庫存供應國內各大廠商不同之需求。業務咨詢電話：13761034823
